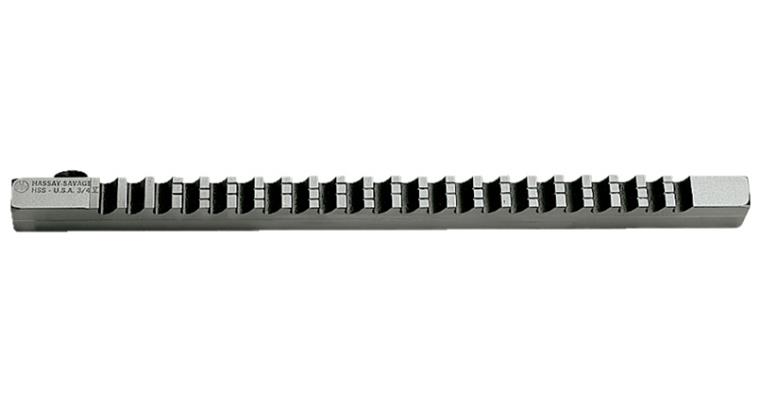

LIZZARD Stoßräumnadel (Keilnuten-Räumnadel) HSS Typ RD III für Nut 5 mm

LIZZARD Stoßräumnadel (Keilnuten-Räumnadel) HSS Typ RD III für Nut 5 mm

LIZZARD Stoßräumnadel (Keilnuten-Räumnadel) HSS Typ RD III für Nut 5 mm
Artikelnr: 1016881 105

Online-Preis:

Verfügbar in 5-7 Arbeitstagen

Anwendung
Für die Herstellung von Keilnuten nach DIN 6885. Für Gusseisen, Stahl, Messing und Aluminium. Einsatz speziell auf handbetätigten Dornpressen. Eindeutige Bestimmung der Nute zur Bohrung und der Nutentiefe durch Führungsbuchse und Einlagen.

Ausführung
  • Spanwinkel 8-10°
  • Jede Räumnadel komplett mit Einlagen (z. B. bei 3 Hüben = 2 Einlagen)
  • Art.-Nr. 1016881 101: ohne Einlage

Vorteil
Kurze Räumzeit (60 Sekunden), geringe Einrichtzeit und leichte Handhabung

Lieferung
Ohne Führungsbuchsen (siehe Art.-Nr. 1016882)


Marke: LIZZARD
Typbezeichnung (Typ): RD III
Nutbreite (b1): 5 mm
Breite (b2): 9,53 mm
Länge (l1): 302 mm
Länge 2 (l2): 65 mm
Länge 3 (l3): 23 mm
Höhe (h1): 16,39 mm
Höhe 2 (h2): 14,95 mm
Nuttiefe: 2,40 mm
Bohrungsdurchmesser min./max.: 17-22 mm
Räumlänge min./max.: 10-64 mm
Anzahl Durchgänge: 2 STK
Räumlänge max.: 64 mm
Räumlänge min.: 10 mm
Toleranz Werkstücknutbreite: JS9

EAN-Nr.: 4046368113057

Produktdatenblatt
