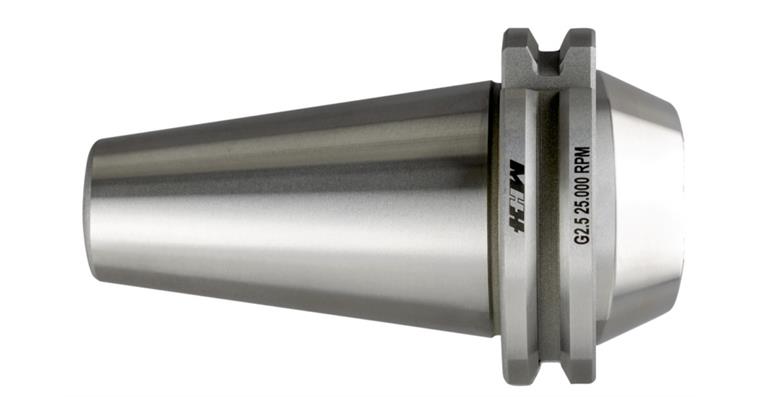

Fräseraufnahme extra kurz DIN 69871 Form AD SK 40 Ø 16 A=35 D=45

Fräseraufnahme extra kurz DIN 69871 Form AD SK 40 Ø 16 A=35 D=45

Fräseraufnahme extra kurz DIN 69871 Form AD SK 40 Ø 16 A=35 D=45
Artikelnr: 1021632 124

Online-Preis:

Verfügbar in 8-10 Arbeitstagen

Anwendung
Zum Spannen von Werkzeugen mit seitl. Mitnahmefläche nach DIN 1835 B und DIN 6535 HB.

Ausführung
  • Präzisionsausführung
  • Feingewuchtet G 2,5 - 25.000 1/min
  • Mit Innenkühlung, Ausführung AD
  • Max. Rundlauf < 0,005 mm

Hinweis
Anzugsbolzen siehe Art.-Nr. 1021733 - 1021740.
Ersatzschrauben siehe Art.-Nr. 1021635.

Marke: HHW
Werkzeugaufnahme: SK 40
Baulänge: Extra kurz
Spanndurchmesser (d): 16,0 mm
Auskraglänge (A): 35,0 mm
Außendurchmesser (D): 45,0 mm
Kühlmittelzufuhr: Intern
Oberfläche: Unbeschichtet
Wuchtgüte: G 2,5 bei 25000 1/min
Form: AD
Gewindeabmessung (g / G): M14
DIN: 69871-1
Anzugsgewinde: M16
Norm Schaftausführung: DIN 69871-1 AD
Rundlauftoleranz: 0,005 mm

EAN-Nr.: 4024496061112

Produktdatenblatt
