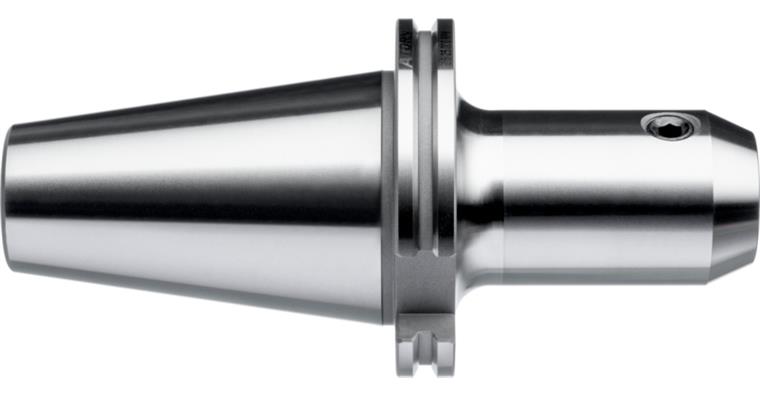

ATORN Flächenspannfutter SK40 (ISO 7388-1) Durchmesser 6 mm A=160 mm

ATORN Flächenspannfutter SK40 (ISO 7388-1) Durchmesser 6 mm A=160 mm

ATORN Flächenspannfutter SK40 (ISO 7388-1) Durchmesser 6 mm A=160 mm
Artikelnr: 1021632 203

Online-Preis:

Verfügbar in 8-10 Arbeitstagen

Anwendung
Zum Spannen von Werkzeugen mit Zylinderschaft und Spannfläche nach DIN 1835 B.

Ausführung
  • Legierter Einsatzstahl, Zugfestigkeit im Kern mind. 950 N/mm²
  • Einsatzgehärtet HRc 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm
  • Kegelwinkel-Toleranzqualität < AT3 nach DIN 7187 und DIN 2080
  • Max. Rundlaufgenauigkeit < 0,005 mm
  • Funktionsflächen Präzisionsgeschliffen, alle anderen Flächen brüniert
  • Mit Balluff-Chip-Bohrung

Lieferung
1 Stück Flächenspannfutter (Weldon) SK40 oder SK50 (ISO 7388-1)

Hinweis
Alte Norm DIN 69871-1 wurde durch ISO 7388-1 ersetzt.

Marke: ATORN
Werkzeugaufnahme: SK 40
Spanndurchmesser (d): 6 mm
Auskraglänge (A): 160 mm
Außendurchmesser (D): 25 mm
Freilänge bis zum Bund (L): 141 mm
Länge 2 (L1): 18 mm
Kühlmittelzufuhr: Intern axial
Wuchtgüte: G 2,5 bei 25000 1/min
Form: AD

ATORN-Nr.: 22660184

EAN-Nr.: 4050293705997

Produktdatenblatt
