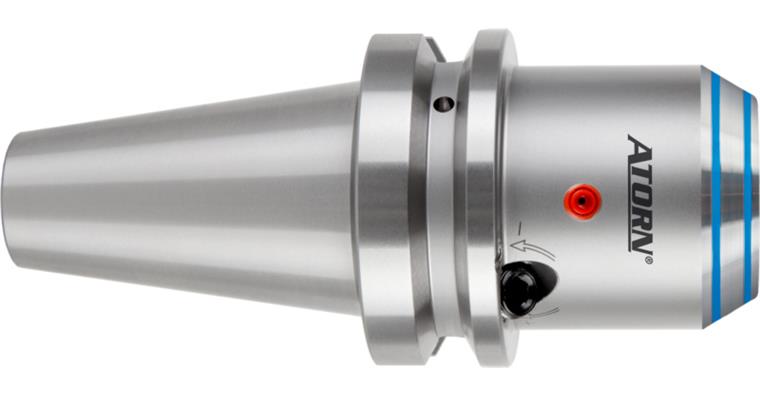

ATORN Hydro-Dehnspannfutter kurze schwere Ausführung BT40 Durchmesser 20 mm

ATORN Hydro-Dehnspannfutter kurze schwere Ausführung BT40 Durchmesser 20 mm

ATORN Hydro-Dehnspannfutter kurze schwere Ausführung BT40 Durchmesser 20 mm
Artikelnr: 1021654 146

Online-Preis:

Verfügbar in 5-7 Arbeitstagen

Anwendung
Zum hochgenauen und zentrischen Spannen von Fräs-, Bohr und Reibwerkzeugen – besonders in der Fräsbearbeitung und der Schwerzerspanung beim Schruppen.

Ausführung
  • Mit axialer Längenverstellung
  • Flexibel durch Einsatz von Reduzierhülsen
  • Sehr hohe Rundlaufgenauigkeit (< 3 µm)
  • Kühlmitteldruck bis 80 bar
  • Temperaturbeständig bis 100°C

Vorteil
  • Robuste Ausführung ideal fürs HPC+HSC Zerspanen
  • Dämpfungseigenschaften zur Erhöhung der Werkzeugstandzeit und der Lebensdauer der Maschinenspindel
  • Schwingungsdämpfende Wirkung vermindert Mikroausbrüche und verbessert Werkstückoberfläche
  • Alle handelsüblichen Schäfte sind spannbar (Ø-Toleranz h6)
  • Sehr hohe Drehmomentübertragung (Ø20 = 650 Nm)

Lieferung
1 Stück Hydrodehnspannfutter kurze schwere Ausführung BT40 (ISO 7388-2)

Hinweis
Alte Norm JIS B 6339 MAS BT wurde durch ISO 7388-2 ersetzt.

Marke: ATORN
Werkzeugaufnahme: BT 40
Spanndurchmesser (d): 20 mm
Auskraglänge (A): 72,5 mm
Durchmesser verjüngt (d2): 49 mm
Außendurchmesser (D): 49 mm
Einspanntiefe (l2): 51 mm
Verstellweg max. (V): 10 mm
Form: JD/JF
Gewindeabmessung (G): M16 x 1
Kühlmittelzufuhr: Intern
Rundlauftoleranz: 0,003 mm
Wuchtgüte: G 2,5 bei 25000 1/min

ATORN-Nr.: 21045136

EAN-Nr.: 4050293438536

Produktdatenblatt
