ATORN Hydro-Dehnspannfutter HPH 3Grad BT30 (ISO 7388-2) Durchmesser 10 mm

ATORN Hydro-Dehnspannfutter HPH 3Grad BT30 (ISO 7388-2) Durchmesser 10 mm

ATORN Hydro-Dehnspannfutter HPH 3Grad BT30 (ISO 7388-2) Durchmesser 10 mm
Artikelnr: 1021658 105

Online-Preis:

Verfügbar in 5-7 Arbeitstagen

Anwendung
Durch ein innovatives Produktionsverfahren bietet das ultraschlanke Hydro-Dehnspannfutter die Vorteile eines Dehnspannfutters und die Vorteile eines Schrumpffutters in nur einem Produkt.

Ausführung
  • Außergewöhnlich hohe Spannkräfte
  • Sehr hohe Temperaturbeständigkeit (bis 120° C) bleibt die Genauigkeit des Futters erhalten
  • Schlanke Bauform eines Schrumpffutters, dadurch für enge Störkonturen geeignet
  • Sehr gute Dämpfung
  • Max.) Rundlaufgenauigkeit < 0,003mm
  • Gewohnter Werkzeugwechsel wie bei Dehnspannfutter, ohne Zusatzgeräte
  • Variabel einzusetzen mit Reduzierbuchsen
  • Wuchtegüte auf G2,5 / 25.000 min-1
  • Mit Balluff-Chip-Bohrung

Vorteil
  • Vorteil BT-FC (Face Contact) = im Vergleich zu BT Standrad Werkzeugaufnahmen
  • Hervorragende Werkzeugwechselgenauigkeit durch Planalage am Bund. Höhere Steifigkeit und Biegefestigkeit
  • Die Plananlage am Bund verhindert ein Nachrutschen in Axialrichtung bei sehr hohen Drehzahlen. Höhere VC minimiert Vibrationen
  • Verbesserte Oberflächengüte am Werkstück. Erhöhte Werkzeugstandzeit niedrigere Werkzeugkosten
  • Effizientere Schwerzerspanung

Lieferung
1 Stück Hydro-Dehnspannfutter HPH 3° BT30 (ISO 7388-2)

Hinweis
Alte Norm JIS B6339/MAS-BT wurde druch ISO 7388-2 ersetzt.

Marke: ATORN
Werkzeugaufnahme: BT-FC 30
Spanndurchmesser (d): 10 mm
Auskraglänge (A): 85 mm
Form: JD
Außendurchmesser (D): 40 mm
Durchmesser verjüngt (d2): 18 mm
Durchmesser (d3): 23 mm
Freilänge bis zum Bund (l1): 47 mm
Einspanntiefe (l2): 41 mm
Verstellweg max. (max. V): 10 mm
Kühlmittelzufuhr: Intern
Passend für Gewinde (G): M8 x 1
Schlüsselweite: 3 mm
Rundlauftoleranz: 0,003 mm
Wuchtgüte: G 2,5 bei 25000 1/min

ATORN-Nr.: 21045033

EAN-Nr.: 4050293436075

Produktdatenblatt
Ausführungen
loading
Schlagworte:

Das könnte Sie auch interessieren

  • ATORN VHM Mini-Radiusfräser TiAlSiN 1x0,8x50 mm Freistellung 0,96x2 mm
    52,80 €
  • ATORN VHM Mini-Radiusfräser TiAlSiN 1x0,8x50 mm Freistellung 0,96x6 mm
    52,80 €
  • ATORN VHM Mini-Radiusfräser TiAlSiN 2x1,6x50 mm Freistellung 1,94x6 mm
    55,44 €
  • ATORN VHM Mini-Radiusfräser TiAlSiN 3x3,5x50 mm Freistellung 2,92x8 mm
    58,08 €
  • ATORN Hydro-Dehnspannfutter HPH 3Grad BT30 (ISO 7388-2) Durchmesser 12 mm
    558,60 €
  • ATORN Hydro-Dehnspannfutter HPH 3Grad BT30 (ISO 7388-2) Durchmesser 16 mm
    558,60 €
  • ATORN Greiferbacken Innen gehärtet M12 1/16 Zollx90 Grad Abstand 22 mm
  •

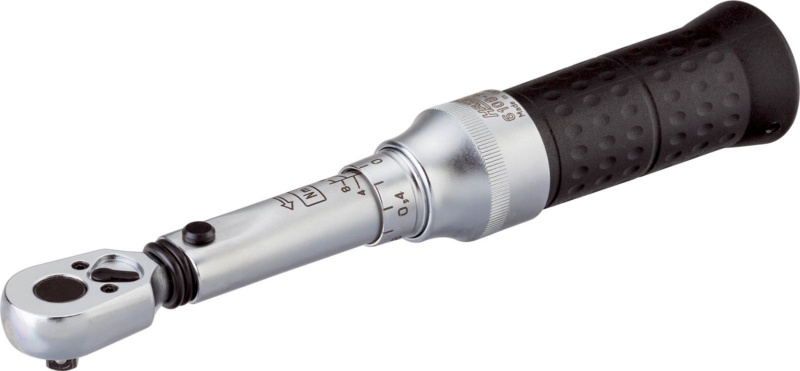

    Drehmomentschlüssel 1/4 Zoll 6108-1CT mit HiPer-Umschaltknarre, 2-10 Nm
