4-fach-Revolverkopf Typ RD Größe 3 Klemmschraube M 20 x 2,5

4-fach-Revolverkopf Typ RD Größe 3 Klemmschraube M 20 x 2,5

4-fach-Revolverkopf Typ RD Größe 3 Klemmschraube M 20 x 2,5
Artikelnr: 1021870 103

Online-Preis:

Verfügbar in 6-8 Arbeitstagen

Anwendung
Zur Fertigung präziser Drehteile durch ein hochgenaues Werkzeugwechselsystem mit optimaler Bedienerfreundlichkeit.

Ausführung
  • Aufnahme von 4 Wechselhaltern möglich
  • Manuelles Schwenken
  • Kein Kassettenwechsel: Innen- und Außenpassung in einer Aufspannung

Vorteil
  • Präzises Fertigen aufgrund hoher Wiederhol- und Umschlaggenauigkeit (0,005 mm)
  • Schnellspanneinrichtung, Teilung alle 9° einrastend = 40 Positionen
  • Modularer Aufbau dadurch extrem flexibel

Lieferung
Spannschlüssel, Pfeifenkopfschlüssel, Steckschlüssel

Hinweis
Schnellwechselhalter siehe Art.-Nr. 1021871 - 1021876.

Marke: PARAT TRAUTWEIN
Größe: 3
Antriebsleistung Drehbank max.: 14,7 kW
Werkzeugschlittenbreite min. (Werkzeugschlittenbreite min. A): 150 mm
Drehmeißelquerschnitt max. (Drehmeißelquerschnitt max. A): 40 mm²
Schneidkantenhöhe (Schneidkantenhöhe B): 60 mm
Werkzeugschlittenbreite max. (Werkzeugschlittenbreite max. C): 180 mm
Revolverkopfvierkant (Revolverkopfvierkant D): 134 mm
Teilscheibe mit Schutzringdurchmesser (Teilscheibe mit Schutzringdurchmesser E): 133 mm
Drehkreis für Wechselhalterdurchmesser (Drehkreis für Wechselhalterdurchmesser G): 300 mm
Gewicht (ohne Wechselhalter): 15 kg
Spannschraube im Support (Spannschraube im Support J): M20 x 2,5
Gewindelänge (Gewindelänge K): 30 mm
Kühlmittelzufuhr: Extern

Hersteller-Teilenummer: P 13000-11

Produktdatenblatt
Ausführungen
loading
Schlagworte:

Das könnte Sie auch interessieren

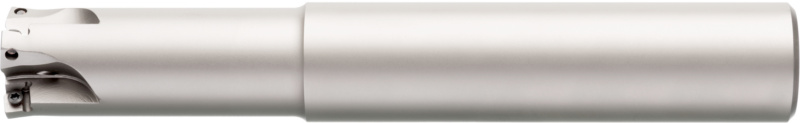

  • ATORN HV-Schaftfräser Durchmesser 32,0 mm Z4, 19-32 mm
  •
