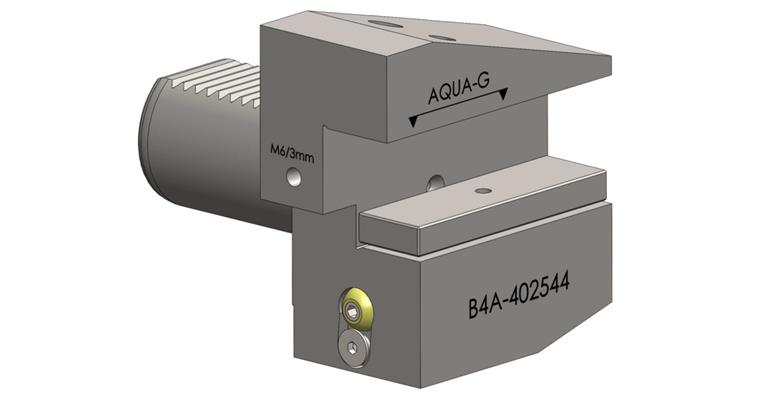

LIZZARD VDI-HALTER DIN 69880 B4A-16X12X34

LIZZARD VDI-HALTER DIN 69880 B4A-16X12X34

LIZZARD VDI-HALTER DIN 69880 B4A-16X12X34
Artikelnr: 1021950 117

Online-Preis:

Verfügbar in 8-10 Arbeitstagen

Anwendung
Zum Spannen von standard und innengekühlten Klemmhalter

Ausführung
  • VDI Aufnahme
  • Mit Madenschraube zur Einstellung der Kühlung nur am Klemmhalter

Vorteil
  • Kühlung durch Kugeldüse und / oder Klemmhalter
  • Externe Kühlung mit G1/8 Schlauch
  • Bis 80 bar kühlmitteldicht


Marke: LIZZARD
VDI Aufnahmedurchmesser (VDI Aufnahmedurchmesser d1): 16 mm
Schafthöhe (h1): 12 mm
Gesamtbreite (l2): 34 mm
Gesamtlänge (b1): 42 mm
Länge 2 (b2): 23 mm
Länge 3 (b3): 5 mm
Breite 2 (l1): 23 mm
Höhe (h3): 15 mm
Höhe 2 (h4): 15 mm
Höhe 3 (h6): 22 mm
Höhe 4 (h7): 20 mm
Hohe (sichtbar) (h9): 19 mm
Winkel (Winkel): 30 Grad

EAN-Nr.: 4024496149131
