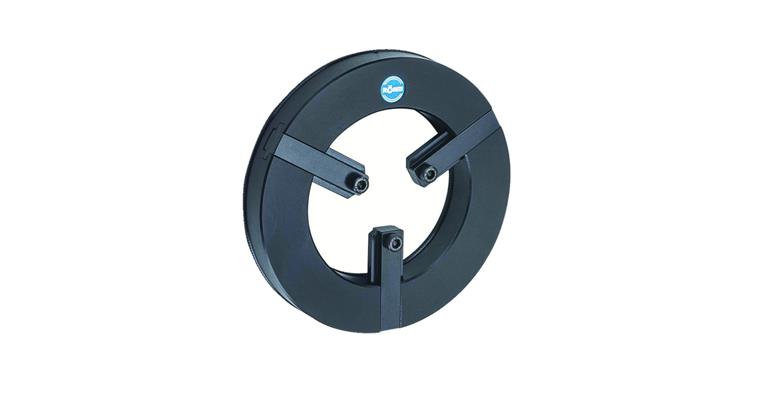

Drehfutter-Backen-Ausdrehvorrichtung Gr. 0 Ø Aussen/Innen 153/110 mm

Drehfutter-Backen-Ausdrehvorrichtung Gr. 0 Ø Aussen/Innen 153/110 mm

Drehfutter-Backen-Ausdrehvorrichtung Gr. 0 Ø Aussen/Innen 153/110 mm
Artikelnr: 1026495 101

Online-Preis:

Verfügbar in 8-10 Arbeitstagen

Anwendung
Für Dreibacken-Drehfutter zum Ausdrehen von weichen Aufsatz- und Blockbacken sowie gehärteten Aufsatzbacken. Die Ausdreh-Vorrichtung findet vorwiegend Verwendung beim Innen-Ausdrehen und Außen-Überdrehen weicher Backen an Dreibackenfuttern.

Ausführung
  • Überbrückung eines großen Spannbereichs
  • Einstellen eines Spanndurchmessers durch Planspirale bzw. Umdrehen der Verstellschieber.


Marke: RÖHM
Drehfutterdurchmesser (Für Futter-Ø): 125 mm
Innendurchmesser (Innen-Ø): 110 mm
Außendurchmesser (Außen-Ø): 153 mm
Einhängebereich Innendurchmesser min./max. (Einhängebereich Innen-Ø min./max. J): 50-115 mm
Einhängebereich Außendurchmesser min./max. (Einhängebereich Außen-Ø min./max. A): 150-215 mm
Einhängebereich Außendurchmesser max.: 215 mm
Einhängebereich Außendurchmesser min.: 150 mm
Einhängebereich Innendurchmesser max.: 115 mm
Einhängebereich Innendurchmesser min.: 50 mm

Hersteller-Teilenummer: 220206091

EAN-Nr.: 4019208059464

Produktdatenblatt
