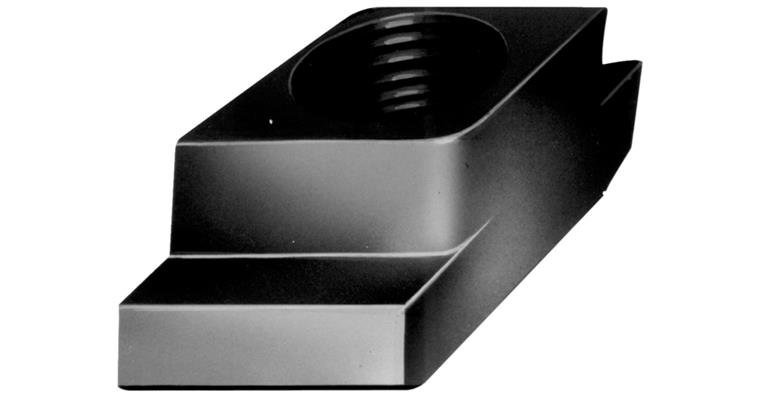

T-Nutenstein Rhombus M 20 x 22 vergütet

T-Nutenstein Rhombus M 20 x 22 vergütet

T-Nutenstein Rhombus M 20 x 22 vergütet
Artikelnr: 1027007 106

Online-Preis:

Sofort lieferbar

Anwendung
Zusätzliches Einrichten einer Spannstelle bei bereits aufgespannter Vorrichtung.
Nachträgliches Einrichten einer Spannstelle bei bereits belegter Maschinentisch-T-Nute.
Einsetzen der Mutter für T-Nuten "Rhombus" von oben in die T-Nute und Drehen bis zum Anschlag in der T-Nute.
In Verbindung mit den Stiftschrauben DIN 6379 zu verwenden.

Ausführung
Vergütet

Hinweis
Die Muttern für T-Nuten "Rhombus" sind auf Güte 10 vergütet.
Durch die verringerte Auflagefläche in der T-Nute ist die Belastbarkeit geringer als bei den vergleichbaren Größen der DIN 508.
Die Verschraubung muss über die gesamte Gewindelänge "h1" vorgenommen werden.

Marke: AMF
Nennmaß Nut: 22 mm
Gewindeabmessung (d1): M20
Nutensteinbreite (a): 21,7 mm
Länge (b1): 35 mm
Höhe (h1): 28 mm
Nutensteinhöhe (h2): 14 mm

Hersteller-Teilenummer: 8030

EAN-Nr.: 4020772080303

Produktdatenblatt
