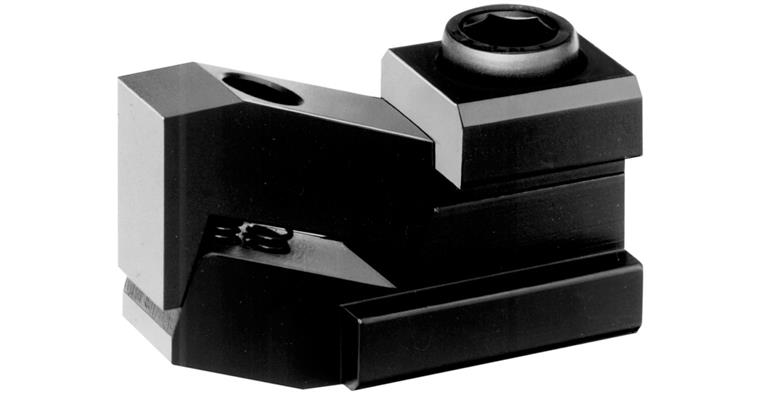

Flachspanner Modell -Mini-Bulle- Paar Nutennennmaß 18 mm

Flachspanner Modell -Mini-Bulle- Paar Nutennennmaß 18 mm

Flachspanner Modell -Mini-Bulle- Paar Nutennennmaß 18 mm
Artikelnr: 1027212 104

Online-Preis:

Verfügbar in 6-8 Arbeitstagen

Anwendung
Mit diesen vergüteten Flachspannern können besonders niedere Werkstücke gespannt werden.

Ausführung
  • Vergütet und im Brünierton angelassen
  • Keilwirkung nach vorne und nach unten

Vorteil
  • Durch die Keilwirkung der Spannbacken wird das Werkstück fest und sicher auf den Maschinentisch gedrückt
  • Die horizontalen Kräfte werden durch eine der Nutengröße entsprechende Schraube aufgenommen, die den Spanner, ohne den Tisch zu beschädigen, einwandfrei festklemmt

Lieferung
Paarweise im Karton verpackt, komplett mit Befestigungsschrauben ISO 4762 (8.8) und Sechskantschraubendreher ISO 2936.

Hinweis
Hmin./Hmax.: Abhängig von der Nutentiefe nach DIN 650.
Das Spannstück kann um x mm abgeschliffen werden. Somit können niedrigere Spannhöhen erreicht werden.

Marke: AMF
Passend für Nutbreite: 18 mm
Höhe min. (H min.): 1,5 mm
Höhe max. (H max.): 16 mm
Breite (B): 28 mm
Spannweite (C): 2,5 mm
Höhe (H1): 15 mm
Länge (L): 71 mm
Spannhöhe (X): 6 mm
Spannkraft (Spannkraft F1): 9 kN
Spannkraft 2 (Spannkraft F2): 1 kN
Passende Zylinderschraube DIN 912: M16

Hersteller-Teilenummer: 73122

EAN-Nr.: 4020772073121

Produktdatenblatt
