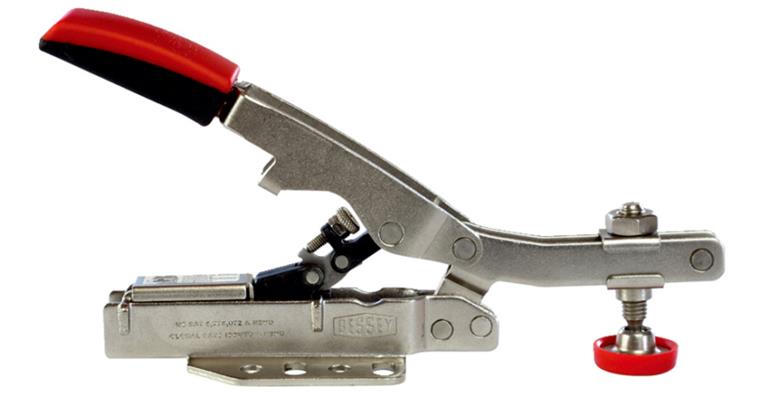

Variabler Waagrechtspanner STC-HH70 Spannweite 0-45 mm

Variabler Waagrechtspanner STC-HH70 Spannweite 0-45 mm

Variabler Waagrechtspanner STC-HH70 Spannweite 0-45 mm
Artikelnr: 1027318 301

Online-Preis:

Verfügbar in 8-10 Arbeitstagen

Anwendung
Für schnelles und sicheres Spannen auf Maschinentischen und Vorrichtungen.

Ausführung
  • Hebel ist in Spannstellung waagrecht
  • Automatisch stufenlose Anpassung der Spannhöhe bis 35 mm bei annähernd gleichbleibender Spannkraft – ohne manuelle Änderung der Druckschrauben-Position
  • Regulierbare Spannkraft bis zu 2.500 N je nach Einstellung der Stellschraube im Gelenk
  • Stabile, vergütete Stahlbleche für lange Lebensdauer
  • Lochmuster der Grundplatte für Millimeter und Inch passend
  • Hochwertiger, ölbeständiger 2-Komponenten-Kunststoffgriff

Vorteil
  • Schnell einsetzbar durch automatischen Spannweitenbereich
  • Kompromisslos vielseitig durch extrem großen Spannbereich dank patentierter Mechanik
  • Kraftvoll und schonend durch bewegliche Druckplatte mit abnehmbarer Schutzkappe durch Spannkraftregulierung über Stellschraube im Gelenk


Marke: BESSEY
Modell: STC-HH50
Gesamthöhe Griff unten (H1): 47 mm
Gesamthöhe Griff oben (H2): 158 mm
Höhe (H3): 14 mm
Abstand (H4): 50 mm
Abstand 1 (H5): 27 mm
Länge (L1): 217 mm
Auslegearmlänge (L2): 77 mm
Spannhub (L3): 40 mm
Schutzkappendurchmesser (L4): 24,6 mm
Basislänge (L5): 113 mm
Außenbreite (B1): 13 mm
Innenbreite (B2): 8 mm
Griffbreite (B3): 32 mm
Grundplattenbreite (B4): 60 mm
Grundplattenlänge (L6): 53 mm
Grundplattenlänge 2 (L7): 38 mm
Grifflänge (L8): 72 mm
Lochabstand (Lo1): 25,4 mm
Lochabstand 1 (Lo2): 25,4 mm
Lochabstand 2 (Lo3): 38 mm
Langlochabstand min./max. (Lo4): 33-48 mm
Haltekraft: 2500 N
Gewicht: 380 g

Hersteller-Teilenummer: STC-HH50

EAN-Nr.: 4008158035734
