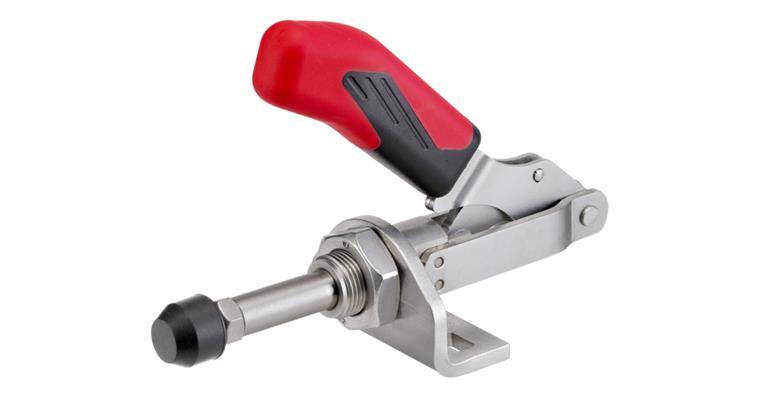

Schubstangenspanner mit kleinem Winkelfuss Gr. 5 Spannkraft 4,5 kN

Schubstangenspanner mit kleinem Winkelfuss Gr. 5 Spannkraft 4,5 kN

Schubstangenspanner mit kleinem Winkelfuss Gr. 5 Spannkraft 4,5 kN
Artikelnr: 1027330 105

Online-Preis:

Sofort lieferbar

Anwendung
Für schnelles und sicheres Spannen auf Maschinentischen und Vorrichtungen.

Ausführung
  • Druck- und Zugspanner (Schubstange und Handhebel gleichlaufend)
  • Lange Schubstangenführung mit Befestigungsgewinde und Mutter
  • Verzinkt und passiviert
  • Niete aus rostfreiem Stahl, die bei Größe 2 und 3 in einsatzgehärteten Lagerbuchsen laufen
  • Hebeteile und Schubstange aus Vergütungsstahl
  • Lagerstellen gefettet
  • Handhebel in beliebiger Winkelstellung zur Grundfläche drehbar
  • Ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente

Lieferung
Komplett mit vergüteter, verzinkter Andrückschraube.

Hinweis
Auch in "EDELSTAHL rostfrei" und in mattschwarzer Ausführung lieferbar.

Marke: AMF
Größe: 5
Breite min./max. (B min./max.): 41.5-81.5 mm
Haltekraft (F1): 4,5 kN
Zugkraft max. (F2): 4,5 kN
Spannhöhe (H): 30 mm
Höhe (H1): 129,5 mm
Spannhub (HUB): 40 mm
Länge geöffnet (L1): 171,5 mm
Länge (L2): 25 mm
Länge gespannt (L3): 158 mm
Gewindeabmessung (M2): M24 x 1,5
Andrückschraubengröße (Andrückschraube): M12 x 50 mm
Außenbreite (A): 16 mm
Lochabstand 1 (C): 15,5 mm
Bohrungsdurchmesser (D): 8,5 mm
Lochabstand 2 (K): 15,5 mm
Lochabstand min./max. (M min./max.): 29-46 mm
Plattenbreite (N): 65 mm
Plattenlänge (P): 35 mm
Gewicht: 880 g

Hersteller-Teilenummer: 6841-5

EAN-Nr.: 4020772094157

Produktdatenblatt
