Anwendung

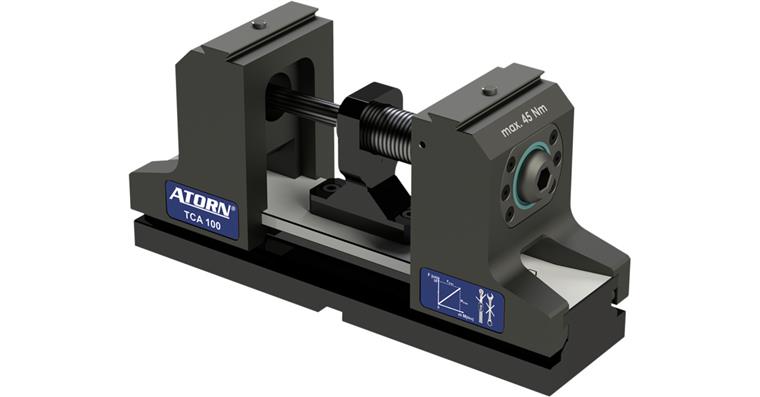

Optimal für den Einsatz auf 5-Achs-Bearbeitungszentren. Konventionelles Spannen und Grippspannen möglich.

Ausführung

• Zentrisch, einfache Programmierung ohne Nullpunktverschiebung
• Auflagehöhe des Werkstückes 192 mm bei TCA 70 und 191 mm bei TCA 100
• Backenschnellwechselsystem, werkzeugloser Backenwechsel durch Schnellverschluss binnen 10 Sekunden pro Backenpaar
• Backen wendbar: für min. / max. Spannweiten mit einem Backenpaar
• Konstante Spannkraft mittels wartungsarmer Teleskopspindel
• Serienmäßig mit Aufnahmebohrungen für Nullpunktspannsystem Stichmaß 200
• Befestigung auf Maschinentisch zusätzlich mit Spannpratzen möglich
• Integrierter Skalenring zur Feinjustierung der Zentrumslage
• Bedienung mit Drehmomentschlüssel
• Mit Spannweiten-Adapter (Set) kann beim Modell TCA 100 die min. Spannweite von 37 auf 12 mm reduziert werden

Vorteil

• Teleskopspindel, Störkontur bleibt unverändert
• Zentrisch, einfache Programmierung ohne Nullpunktverschiebung
• Aufmaß des Materials wird symmetrisch verteilt
• Zugänglichkeit des Werkstückes ist unabhängig von der Spannweite
• Symmetrische Bauform = Werkstück bleibt mittig und parallel. Spannkraft 30 kN bei 45 Nm linear

Lieferung
1 Stk. TeleCentric ohne Backen und 1 Stk. Handkurbel für Voreinstellung (Spannbacken bitte separat bestellen)

Hinweis
Drehmomentschlüssel 20-120 Nm; Schraubendreheinsatz SW14 6kt-1/2
