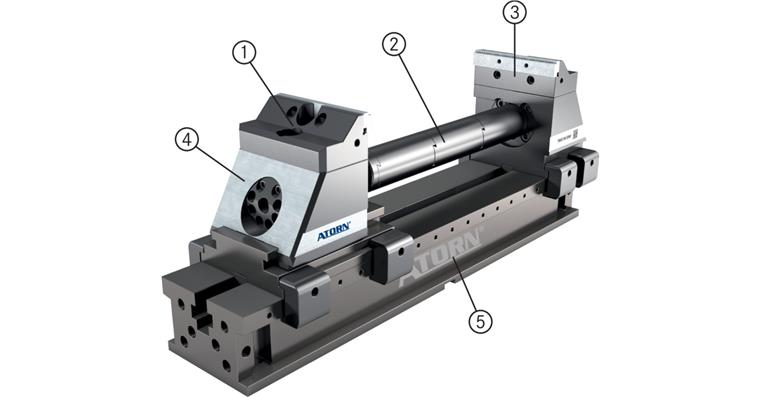

ATORN - ATORN 5-A Spanner Set L300 mit Backen

Anwendung
Einzigartiger innovativer Systemaufbau. Dadurch zwei elementare Anwendungen in einem Produkt vereint. ‚two in one‘ Einsatz als 5-Achs- oder als Mehrfachspannsystem. Hochflexibles, modulares Backenprogramm, formschlüssiger Backenanschluss.

Ausführung

Fest- und bewegliche Backe sind auf der Schiene unterschiedlich positionierbar, somit sind große und kleine Teile immer realtiv mittig zum Tisch
System ist mittels Adapter-Set unendlich verlängerbar (auf Anfrage)
Bei Spannung mit vergrößerter Spannweite (VS) nur 30 mm weniger Spannweg zur Schienenlänge. Bsp.: Länge der Schiene 400 mm, mögliche Spannweite ist 370 mm. Nur unter Verwendung der Großteilbacke
Formschlüssige Backenschnittstelle
Easy to clean: Das komplette System kann im Bedarfsfall in wenigen Minuten zerlegt, gereinigt und wieder montiert werden
100 mm Spannhub ohne Verstellung
40 kN Spannkraft bei 85 Nm Anzugsmoment

Vorteil

Extrem hohe Grundsteifigkeit, dadurch vibrationsarm
Two in one: System kann als 5-Achs- und Mehrfachspannsystem eingesetzt werden. Das ist einzigartig. Basis ist eine ATORN Spannschiene aus der 120er Serie
Werkzeuglose Spindelverlängerung, Ein- oder Ausklicken und fertig. Intelligente smarte Spannlösung, dadurch ideales Preis-Leistungs-Verhältnis
Einfaches selbsterklärendes Handling. In kürzester Zeit kann das System umgebaut werden
Störkanten optimierte Konstruktion

Lieferung
1 Stück Spannschiene; 1 Stück 5-Achs-Aufbau komplett; 2 Stück Standardbacke; 2 Stück Einschraubbacke; Spindelverlängerungen (Stückzahl je nach Ausführung und Schienenlänge)

Marke: ATORN
Typ: Two in One 300 mm
Backenbreite: 120 mm
Körperhöhe: 228 mm
Körperbreite: 160 mm
Körperlänge: 300 mm
Spannschienenlänge: 300 mm
Spannschienenbreite: 120 mm
Spannschienenhöhe: 80 mm
Spannweite min./max.: 0-270 mm
Spannkraft: 40 kN
Gewicht: 40,3 kg
Nutbreite: 20 mm
Schlüsselweite: 12 mm
