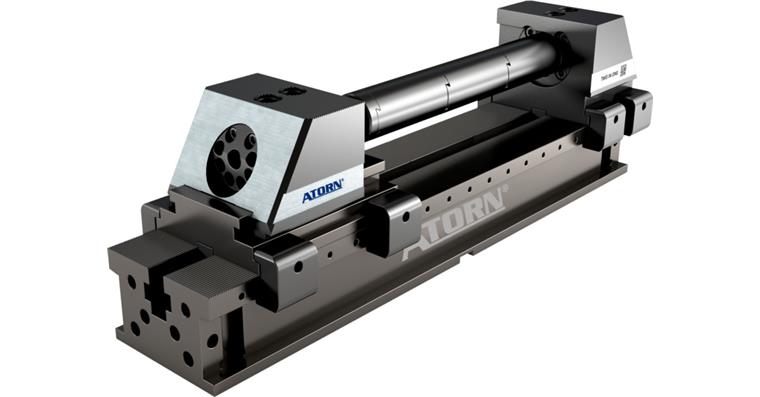

ATORN 5-A Spanner Set L600 ohne Backen

ATORN 5-A Spanner Set L600 ohne Backen

ATORN 5-A Spanner Set L600 ohne Backen
Artikelnr: 1027593 113

Online-Preis:

Verfügbar in 8-10 Arbeitstagen

Anwendung
Einzigartiger innovativer Systemaufbau. Dadurch zwei elementare Anwendungen in einem Produkt vereint. ‚two in one‘ Einsatz als 5-Achs- oder als Mehrfachspannsystem. Hochflexibles, modulares Backenprogramm, formschlüssiger Backenanschluss.

Ausführung
  • Fest- und bewegliche Backe sind auf der Schiene unterschiedlich positionierbar, somit sind große und kleine Teile immer realtiv mittig zum Tisch
  • System ist mittels Adapter-Set unendlich verlängerbar (auf Anfrage)
  • Bei Spannung mit vergrößerter Spannweite (VS) nur 30 mm weniger Spannweg zur Schienenlänge. Bsp.: Länge der Schiene 400 mm, mögliche Spannweite ist 370 mm. Nur unter Verwendung der Großteilbacke
  • Formschlüssige Backenschnittstelle
  • Easy to clean: Das komplette System kann im Bedarfsfall in wenigen Minuten zerlegt, gereinigt und wieder montiert werden
  • 100 mm Spannhub ohne Verstellung
  • 40 kN Spannkraft bei 85 Nm Anzugsmoment

Vorteil
  • Extrem hohe Grundsteifigkeit, dadurch vibrationsarm
  • Two in one: System kann als 5-Achs- und Mehrfachspannsystem eingesetzt werden. Das ist einzigartig. Basis ist eine ATORN Spannschiene aus der 120er Serie
  • Werkzeuglose Spindelverlängerung, Ein- oder Ausklicken und fertig. Intelligente smarte Spannlösung, dadurch ideales Preis-Leistungs-Verhältnis
  • Einfaches selbsterklärendes Handling. In kürzester Zeit kann das System umgebaut werden
  • Störkanten optimierte Konstruktion

Lieferung
1 Stück Spannschiene; 1 Stück 5-Achs-Aufbau komplett; Spindelverlängerungen (Stückzahl je nach Ausführung und Schienenlänge)


Marke: ATORN
Typ: Two in One 600 mm
Backenbreite: 120 mm
Körperhöhe: 228 mm
Körperbreite: 160 mm
Körperlänge: 600 mm
Spannschienenlänge: 600 mm
Spannschienenbreite: 120 mm
Spannschienenhöhe: 80 mm
Spannweite min./max.: 0-570 mm
Spannkraft: 40 kN
Gewicht: 47,0 kg
Nutbreite: 20 mm
Schlüsselweite: 12 mm

ATORN-Nr.: 21724213

EAN-Nr.: 4050293628982
