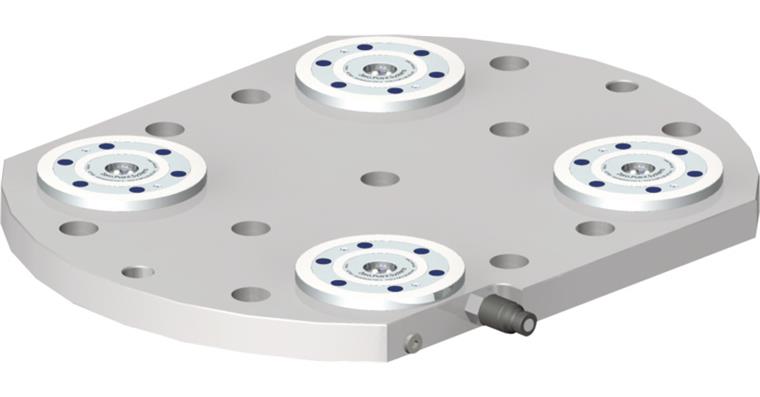

ATORN 4-fach Spannstation Typ K10.2 Stichmass 200 mm

ATORN 4-fach Spannstation Typ K10.2 Stichmass 200 mm

ATORN 4-fach Spannstation Typ K10.2 Stichmass 200 mm
Artikelnr: 1027831 302

Online-Preis:

Verfügbar in 6-8 Arbeitstagen

Ausführung
  • Entriegelung hydraulisch
  • Wiederholgenauigkeit < 0,005 mm
  • Stahl, ungehärtet
  • Die Spannsysteme sind schon mit Befestigungsbohrungen (für die gängigen Tischnutengrößen 63, 100 und 125 mm) und Positionierhilfen versehen. Die Spannstationen sind zur sofortigen Inbetriebnahme vorbereitet. Anschlüsse sind bereits verschraubt
  • Die Spannstation mit Ausblasung hat 2 Anschlüsse: 1 x hydraulisch öffnen, 1 x pneum. Ausblasung
  • die Spannstationen sind für die Tischnutengrößen 63, 100 und 125 mm geeignet

Vorteil
Geringe Gesamthöhe von nur 36 mm

Lieferung
1 Stück Spannstation K10.2

Hinweis
Einbauskizzen, weitere Größen sowie speziell auf Ihre Maschine abgestimmte Spannstationen auf Anfrage lieferbar.

Marke: ATORN
Typ: K10.2 4-fach Spannstation
Modell: ohne Indexierung
Für Spannstation: K10.2 / 2-fach | K10.2 / 4-fach | K10.2 / 6-fach
Breite: 400 mm
Breite 2: 240 mm
Höhe: 36 mm
Höhe 2: 8 mm
Länge 2: 240 mm
Durchmesser: 500 mm
Aufnahmedurchmesser: 20 mm
Aufnahmebohrungsdurchmesser: 13,5 mm
Einzugs-/Verschlusskraft: 4 x 10 kN
Haltekraft: 25 kN
Gewicht: 38 kg

ATORN-Nr.: 21710228

EAN-Nr.: 4050293642780

Produktdatenblatt
