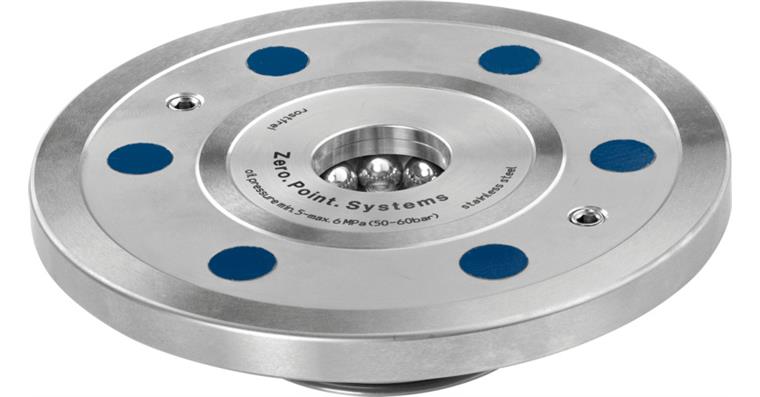

ATORN Einbau-Spannmodul Typ K 20 rund Hydraulisch Durchmesser 112 mm

ATORN Einbau-Spannmodul Typ K 20 rund Hydraulisch Durchmesser 112 mm

ATORN Einbau-Spannmodul Typ K 20 rund Hydraulisch Durchmesser 112 mm
Artikelnr: 1027845 101

Online-Preis:

Verfügbar in 6-8 Arbeitstagen

Anwendung
Nullpunktspannsystem zum rüstzeitoptimierten Spannen bei der spanenden und spanlosen Bearbeitung in allen Bereichen, wie auch in der Lebensmittel-, Pharma und Chemieindustrie.

Ausführung
  • Entriegelung hydraulisch
  • Deckel und Kolben gehärtet
  • Wiederholgenauigkeit < 0,005 mm

Lieferung
1 Stück Spannmodul

Hinweis
Die Einbau-Spannmodule haben hohe Halte-, Einzugs- und Verschlusskräfte bei sehr geringen Einbaumaßen. Hydraulischer Druck ist nur zum Lösen notwendig (min. 50 bar / max. 60 bar). Die Module sind im gespannten Zustand mechanisch verriegelt. Vorteil hierbei sind keine störenden Leitungen und keine Leckagegefahr. auf Anfrage lieferbar: - Einbauskizzen - Automatisierungslösungen - Auch als individuelle Flanschversion lieferbar

Marke: ATORN
Typ: K20
Modell: ohne Indexierung
Für Spannstation: K20 / 2-fach | K20 / 4-fach | K20 / 6-fach
Breite 2: 10 mm
Dicke: 34 mm
Dicke 2: 10 mm
Höhe: 44 mm
Tiefe: 34 mm
Durchmesser: 112 mm
Aufnahmedurchmesser: 78 mm
Aufnahmebohrungsdurchmesser: 32 mm
Lochkreisdurchmesser: 88 mm
Einzugs-/Verschlusskraft: 20 kN
Haltekraft: 55 kN
Gewindeabmessung: M6
Gewicht: 1,4 kg

ATORN-Nr.: 21710075

EAN-Nr.: 4050293154184

Produktdatenblatt
