ATORN ImageController2 24 Zoll / 420 mm

ATORN ImageController2 24 Zoll / 420 mm

1039386602 ATORN ImageController2 24 Zoll / 420 mm
Artikelnr: 1039386 602

Online-Preis:

Noch vorrätig: 2

Anwendung

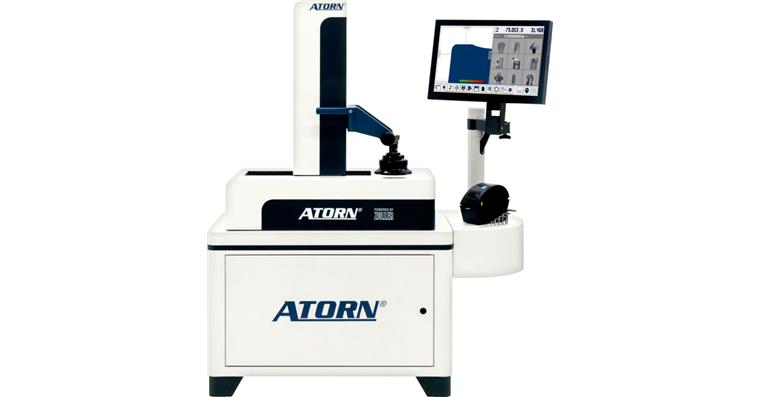

Das ATORN ImageController2 Voreinstellgerät für den professionellen Einstieg mit hochwertiger Ausstattung zu einem unschlagbaren Preis-Leistungs-Verhältnis. Sie können Ihre Werkzeuge sehr schnell, einfach und µm-genau messen und einstellen. Das Robuste Voreinstellgerät ist werkstattgerecht und kann direkt neben der CNC-Maschine, in Bearbeitungs-und Prüfzentren oder in Messräumen aufgebaut werden. Das ATORN ImageController2 bietet die wichtigsten Funktionen für Ihre Anwendungsfälle wie z. B. die Vermessung von Länge, Durchmesser, Radius, Winkel, Konturen, Rundlauf und Planlauf Ihrer Standardwerkzeuge. Ein dynamisches Fadenkreuz erfasst und misst Werkzeugschneiden automatisch im gesamten Kamerabild. Überschreitungen der vorgegebenen Toleranz werden gemeldet und vor jedem Messvorgang wird auf den aktuellen Nullpunkt hingewiesen, um Maschinencrashs, Werkzeugbruch und Teileausschuss zu vermeiden. Die Resultate sind genau, wiederholbar und zuverlässig. Zusätzlich zu den Messfunktionen ist auch an die Verwaltung der Komplettwerkzeuge und Einrichteblätter sowie deren maschinengerechte Datenübertragung gedacht.

Ausführung
  • Hochgenauigkeitsspindel SK 50 mit integrierter Eichkante, 4 x 90° Indexierung und 360° Spindelbremse
  • Untertisch in stabilem Industriedesign
  • Speicher für 99 Adapter und bis zu 3.000 Werkzeuge
  • Automatische Nullpunktüberwachung
  • Bequeme und intuitive Bedienung am horizontal Touch-Screen-Monitor
  • Automatische Schneidenerkenung und Nullpunktüberwachung
  • Bedienung Menüs über Touch-Screen, Kompassnadel – einfache Positionierung der Kamera zur Vermessung von Sollwerten
  • Dynamisches Fadenkreuz für automatisches Messen
  • 4x USB 2.0 Schnittstelle, Datenausgabe über USB. Messergebnisse können sowohl auf Etiketten, Listen oder auch in die CNC-Maschine übergeben werden
  • Drehmittenmessung mit Monochrom Kamera (optional).

Vorteil
  • Schnelles μm-genaues Vermessen und Einstellen von Werkzeugen
  • Schneideninspektion Vergrößerung auf 20-fach beim 13,3“ / 38-fach 24“ Touch-Screen Monitor
  • Umstellung auf Projektorfunktion mit Fadenkreuz, positionierbar
  • Integrierte Werkzeugverwaltung um beispielsweise Sollwerte und Toleranzen zu hinterlegen und Einrichteblätter zur Werkstückfertigung anzulegen
  • >zidcode<, zur Werkzeugidentifikation und Datenübertragung benötigt keine Netzwerkanbindung, sondern übermittelt die Daten kompletter Werkzeuge ganz einfach via QR-Code

Lieferung
1 Stück ATORN ImageController2

Hinweis
Preis: ohne Transport, Verpackung, Schulung und Inbetriebnahmen.

Marke: ATORN
Typ: ATORN 420 mit IC2 24"
Messbereich X-Achse: 420 mm
Messbereich Z-Achse: 420 mm
Wiederholgenauigkeit (+/-): 0,002 mm
Rundlauftoleranz: 0,002 mm
Druckluftversorgung: 6 bar
Bildschirmdiagonale max.: 24 in

ATORN-Nr.: 22250122

EAN-Nr.: 4050293434149

Produktdatenblatt
